Stahl Zahnstange SRHF Modul 2

211,02

*zzgl. MwSt. & zzgl. Versandkosten

SKU: SRHF2-1000R

Menge Rabatt
6 - 10 3%
11 - 20 5%

Produktbeschreibung

Artikelnummer (SKU)
SRHF2-1000R

Qualität
KHK R 001 grade 5

Verzahnung nach
DIN 867

Eingriffswinkel α
20°

Schrägungswinkel β

Profilverschiebungsfaktor x
0

Material
Stahl (S45C)

Wärmebehandlung

Härte Verzahnung
< 210 HB

Oberfläche Verzahnung
gefräst

Effektive Zähnezahl
153

Modul
2

Stirnmodul
2,071

Gesamtlänge (A)
995,24mm

Breite (B)
25mm

Höhe (C)
25mm

Höhe Teilungslinie (D)
23

Abstand (E)

Abstand (F)

Abstand (G)

Anzahl Bohrungen

Abstand (H)

Abstand (I)

Abstand (J)

Teilung
CP 6,51 mmmm

Zahnfußfestigkeit
4710N

Oberflächenverschleiß
1570N

Flankenspiel
0.12–0.31mm

Gewicht
4,49kg

RoHS-konform
ja

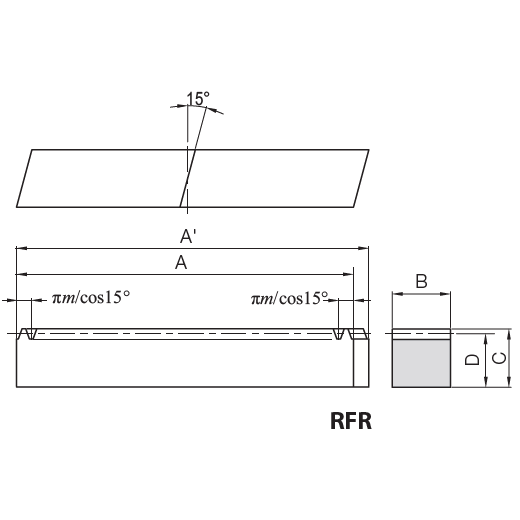

RFR 15°.png

Hersteller­informationen

Hersteller/EU Verantwortliche Person

Hersteller
Unternehmensname
Hahn Feinwerktechnik GmbH
Adresse
Oberes Dorf 1, Selbitz, Bayern, 95152, DE
E-Mail
service@hahn-feinwerktechnik.de
Telefon
00499280-7390088

EU Verantwortliche Person
Unternehmensname
Hahn Feinwerktechnik GmbH
Adresse
Oberes Dorf 1, Selbitz, Bayern, 95152, DE
E-Mail
service@hahn-feinwerktechnik.de
Telefon
0049(0)9280-7390101

Produktsicherheit

Informationen zur Produktsicherheit und BarrierefreiheitInformationen zur Produktsicherheit und Barrierefreiheit

– Achtung: Nicht für Kinder unter 3 Jahren geeignet.
– Achtung: Bitte außerhalb der Reichweite von Kindern aufbewahren.
– Achtung: Halten Sie Hände und Körperteile von beweglichen Teilen fern.
