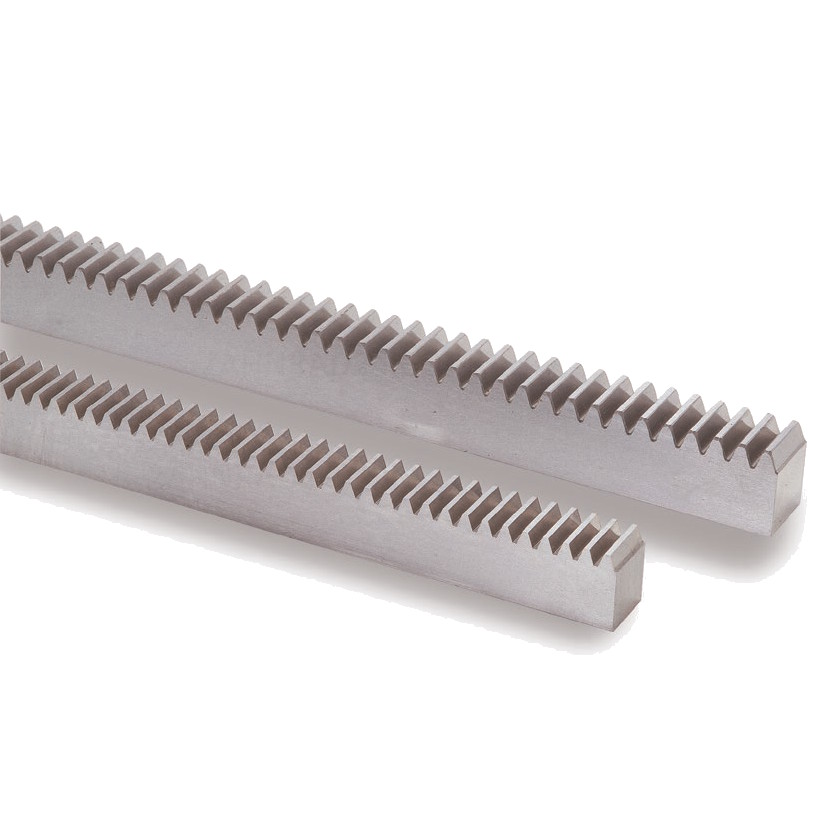

Stahl Zahnstange KRG Modul 1

152,52 €

*inkl. MwSt. & zzgl. Versandkosten

Lieferzeit: 14 Werktage

SKU: KRG1-100

Title	Menge	Rabatt
Staffelpreise	6 - 10	3% 147,95 €
Staffelpreise	11 - 20	5% 144,90 €

Produkt anfragen

Zur Merkliste hinzufügenBereits auf der Merkliste

Produktbeschreibung

Artikelnummer (SKU)

KRG1-100

Qualität

KHK R 001 Grade 1

Verzahnung nach

DIN 867

Eingriffswinkel α

20°

Schrägungswinkel β

0°

Profilverschiebungsfaktor x

Material

Stahl (SCM440 (42CrMo4))

Wärmebehandlung

–

Härte Verzahnung

–

Oberfläche Verzahnung

geschliffen

Effektive Zähnezahl

Modul

Gesamtlänge (A)

98mm

Breite (B)

10mm

Höhe (C)

15mm

Höhe Teilungslinie (D)

Abstand (E)

–

Abstand (F)

–

Abstand (G)

–

Anzahl Bohrungen

–

Abstand (H)

–

Abstand (I)

–

Abstand (J)

–

Teilung

3,14mm

Zahnfußfestigkeit

1410N

Oberflächenverschleiß

585N

Flankenspiel

0,04-0,14mm

Gewicht

1,09kg

RoHS-konform

Downloads

Katalog (PDF)

Herstellerinformationen

Hersteller/EU Verantwortliche Person

Hersteller
Unternehmensname
Hahn Feinwerktechnik GmbH
Adresse
Oberes Dorf 1, Selbitz, Bayern, 95152, DE
E-Mail
service@hahn-feinwerktechnik.de
Telefon
00499280-7390088

EU Verantwortliche Person
Unternehmensname
Hahn Feinwerktechnik GmbH
Adresse
Oberes Dorf 1, Selbitz, Bayern, 95152, DE
E-Mail
service@hahn-feinwerktechnik.de
Telefon
0049(0)9280-7390088

Produktsicherheit

Informationen zur Produktsicherheit und BarrierefreiheitInformationen zur Produktsicherheit und Barrierefreiheit

– Achtung: Nicht für Kinder unter 3 Jahren geeignet.
– Achtung: Bitte außerhalb der Reichweite von Kindern aufbewahren.
– Achtung: Halten Sie Hände und Körperteile von beweglichen Teilen fern.
