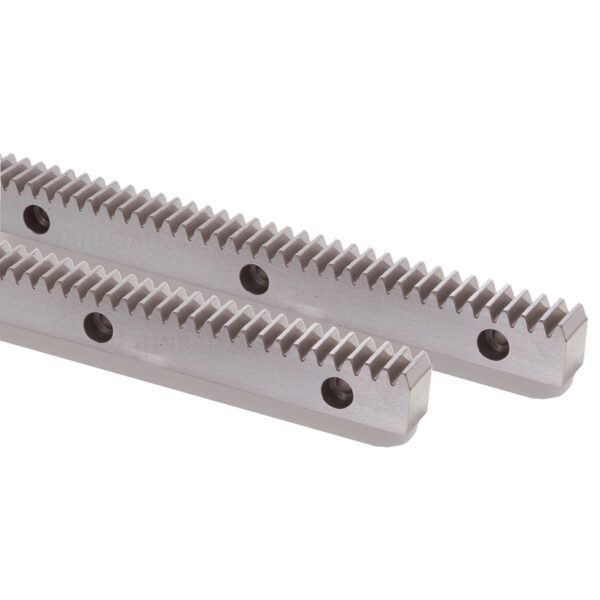

Stahl Zahnstange KRGFD Modul 2

727,16 €

*inkl. MwSt. & zzgl. Versandkosten

Lieferzeit: 14 Werktage

SKU: KRGFD2-500J

Menge Rabatt
6 - 10 3%
11 - 20 5%

Produktbeschreibung

Artikelnummer (SKU)
KRGFD2-500J

Qualität
KHK R 001 Grade 1

Verzahnung nach
DIN 867

Eingriffswinkel α
20°

Schrägungswinkel β
0°

Profilverschiebungsfaktor x
0

Material
Stahl (SCM440 (42CrMo4))

Wärmebehandlung
–

Härte Verzahnung
–

Oberfläche Verzahnung
geschliffen

Effektive Zähnezahl
80

Modul
2

Gesamtlänge (A)
502,65mm

Breite (B)
20mm

Höhe (C)
25mm

Höhe Teilungslinie (D)
23

Abstand (E)
10

Abstand (F)
26,33

Abstand (G)
150

Anzahl Bohrungen
10

Abstand (H)
7

Abstand (I)
11

Abstand (J)
7

Teilung
6,28mm

Zahnfußfestigkeit
5650N

Oberflächenverschleiß
2350N

Flankenspiel
0,05-0,16mm

Gewicht
1,82kg

RoHS-konform
ja
