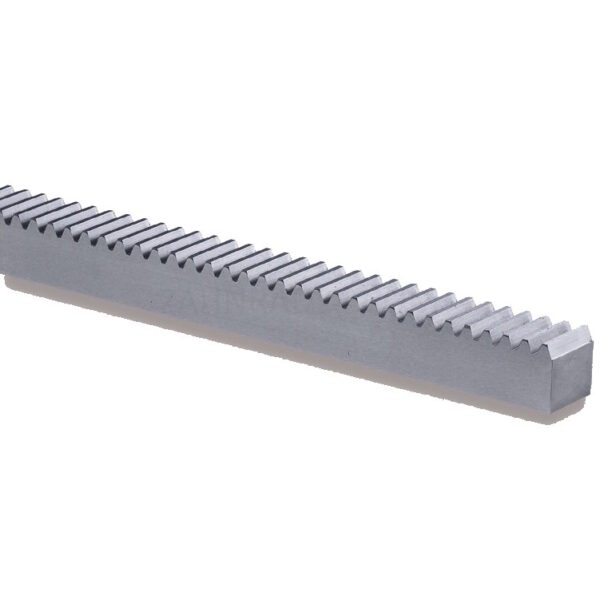

Stahl Zahnstange KRHGF Modul 1,396

598,11

*zzgl. MwSt. & zzgl. Versandkosten

SKU: KRHGF1.5-500R

Menge Rabatt
6 - 10 3%
11 - 20 5%

Produktbeschreibung

Artikelnummer (SKU)
KRHGF1.5-500R

Qualität
KHK R 001 grade 1

Verzahnung nach
DIN 867

Eingriffswinkel α
20°

Schrägungswinkel β

Profilverschiebungsfaktor x
0

Material
Stahl (SCM440)

Wärmebehandlung
vergütet

Härte Verzahnung
225-352 HB

Oberfläche Verzahnung
geschliffen

Effektive Zähnezahl
106

Modul
1,396

Stirnmodul
1,5

Gesamtlänge (A)
499,51mm

Breite (B)
12mm

Höhe (C)
20mm

Höhe Teilungslinie (D)
18,5

Abstand (E)

Abstand (F)

Abstand (G)

Anzahl Bohrungen

Abstand (H)

Abstand (I)

Abstand (J)

Teilung
4,71mm

Zahnfußfestigkeit
2670N

Oberflächenverschleiß
2180N

Flankenspiel
0.05–0.15mm

Gewicht
0,87kg

RoHS-konform
ja
