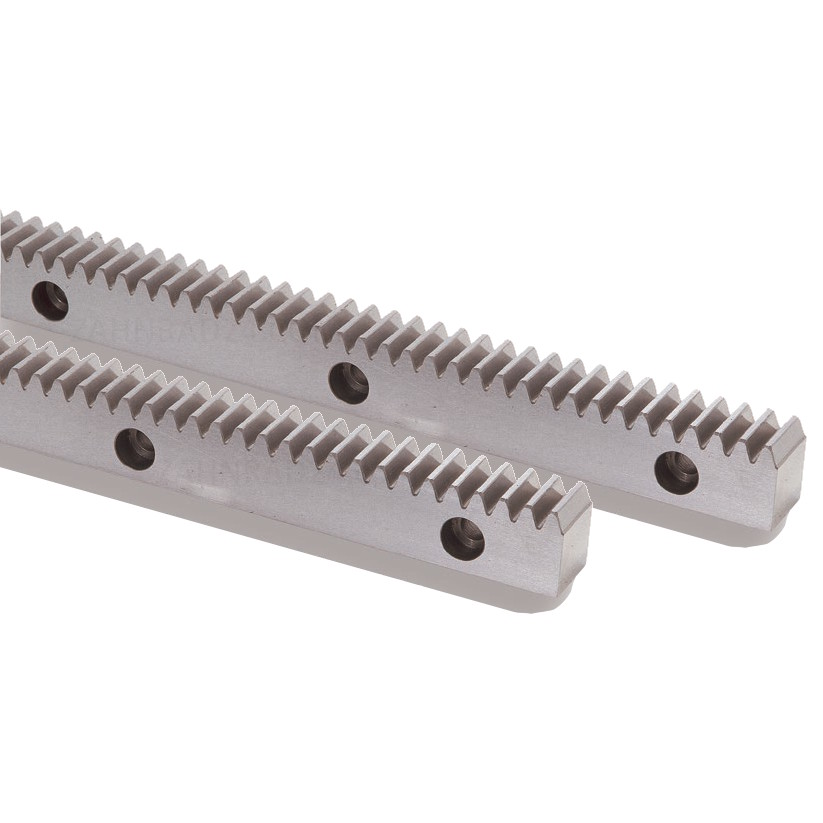

Stahl Zahnstange KRGF Modul 3

718,52

*zzgl. MwSt. & zzgl. Versandkosten

Lieferzeit: 14 Werktage

SKU: KRGFD3-500J

Menge Rabatt
6 - 10 3%
11 - 20 5%

Produktbeschreibung

Artikelnummer (SKU)
KRGFD3-500J

Qualität
KHK R 001 Grade 1

Verzahnung nach
DIN 867

Eingriffswinkel α
20°

Schrägungswinkel β

Profilverschiebungsfaktor x
0

Material
Stahl (SCM440)

Wärmebehandlung

Härte Verzahnung

Oberfläche Verzahnung
geschliffen

Effektive Zähnezahl
53

Modul
3

Gesamtlänge (A)
499,51mm

Breite (B)
30mm

Höhe (C)
35mm

Höhe Teilungslinie (D)
32

Abstand (E)
14

Abstand (F)
24,76

Abstand (G)
150

Anzahl Bohrungen
14

Abstand (H)
10,8

Abstand (I)
17,5

Abstand (J)
11

Teilung
9,42mm

Zahnfußfestigkeit
12700N

Oberflächenverschleiß
5310N

Flankenspiel
0,05-0,16mm

Gewicht
3,76kg

RoHS-konform
ja
