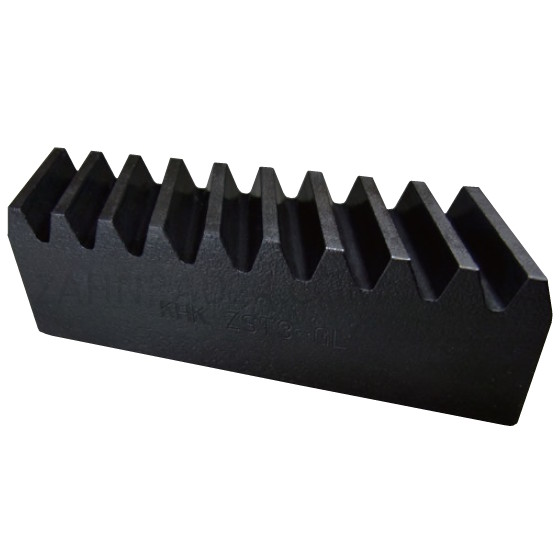

Stahl Montagelehre ZST-GL Modul 1,5

23,68

*zzgl. MwSt. & zzgl. Versandkosten

SKU: ZST1.5-GL

Menge Rabatt
6 - 10 3%
11 - 20 5%

Produktbeschreibung

Artikelnummer (SKU)
ZST1.5-GL

Qualität
DIN3967 Grade Q6

Verzahnung nach
DIN 867

Eingriffswinkel α
20°

Schrägungswinkel β

Profilverschiebungsfaktor x
0

Material
Stahl (S45C)

Wärmebehandlung
Induktionsgehärtet

Härte Verzahnung
55-60 HRC

Oberfläche Verzahnung

Effektive Zähnezahl
9

Modul
1,5

Stirnmodul
1,592

Gesamtlänge (A)
59mm

Breite (B)
17mm

Höhe (C)
17mm

Höhe Teilungslinie (D)
15,5

Abstand (E)

Abstand (F)

Abstand (G)

Anzahl Bohrungen

Abstand (H)

Abstand (I)

Abstand (J)

Teilung
CP 5 mmmm

Zahnfußfestigkeit
-N

Oberflächenverschleiß
-N

Flankenspiel
-mm

Gewicht
0,11kg

RoHS-konform
ja

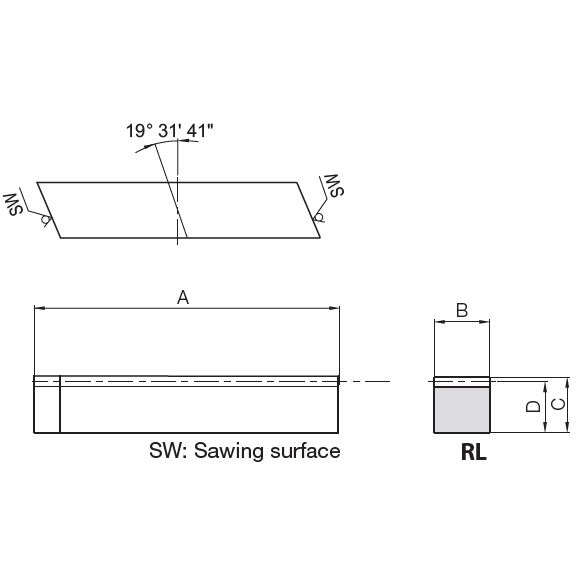

RL 19° 31 41.png
