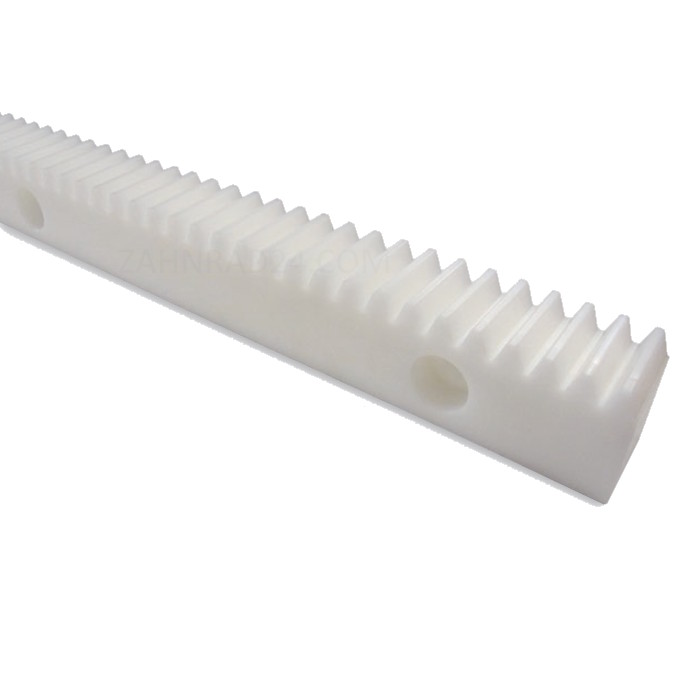

Polyacetal Zahnstange DRFK Modul 1

137,23

*zzgl. MwSt. & zzgl. Versandkosten

SKU: DRFK1-500J

Menge Rabatt
6 - 10 3%
11 - 20 5%

Produktbeschreibung

Artikelnummer (SKU)
DRFK1-500J

Qualität
KHK R 001 grade 5

Verzahnung nach
DIN 867

Eingriffswinkel α

Schrägungswinkel β

Profilverschiebungsfaktor x

Material
Polyacetal (POM)

Wärmebehandlung

Härte Verzahnung
115-120 HRR

Oberfläche Verzahnung
gefräst

Effektive Zähnezahl
159

Modul
1

Gesamtlänge (A)
499,51mm

Breite (B)
10mm

Höhe (C)
12mm

Höhe Teilungslinie (D)
11

Abstand (E)

Abstand (F)

Abstand (G)

Anzahl Bohrungen

Abstand (H)
4,5

Abstand (I)
6

Abstand (J)
10

Teilung
3,14mm

Zahnfußfestigkeit
80,7N

Oberflächenverschleiß
8,23N

Flankenspiel
0.15~0.36mm

Gewicht
0,077kg

RoHS-konform
ja
