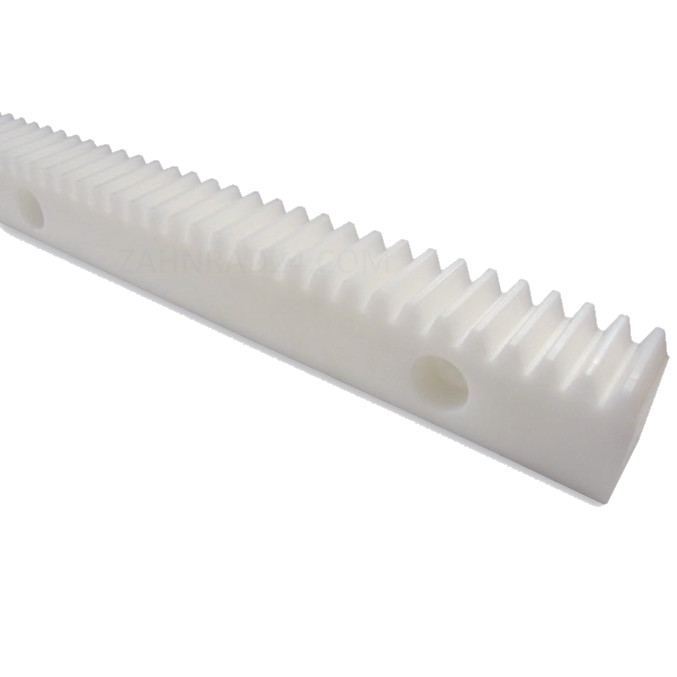

Polyacetal Zahnstange DRFD Modul 2

304,24

*zzgl. MwSt. & zzgl. Versandkosten

SKU: DRFD2-1000J

Menge Rabatt
6 - 10 3%
11 - 20 5%

Produktbeschreibung

Artikelnummer (SKU)
DRFD2-1000J

Qualität
KHK R 001 grade 5

Verzahnung nach
DIN 867

Eingriffswinkel α

Schrägungswinkel β

Profilverschiebungsfaktor x

Material
Polyacetal (POM)

Wärmebehandlung

Härte Verzahnung
115-120 HRR

Oberfläche Verzahnung
gefräst

Effektive Zähnezahl
160

Modul
2

Gesamtlänge (A)
1005,31mm

Breite (B)
20mm

Höhe (C)
25mm

Höhe Teilungslinie (D)
23

Abstand (E)

Abstand (F)

Abstand (G)

Anzahl Bohrungen

Abstand (H)
7

Abstand (I)
11

Abstand (J)
7

Teilung
6,28mm

Zahnfußfestigkeit
323N

Oberflächenverschleiß
32,9N

Flankenspiel
0.21~0.42mm

Gewicht
0,64kg

RoHS-konform
ja


Hersteller­informationen

Hersteller/EU Verantwortliche Person

Hersteller
Unternehmensname
Hahn Feinwerktechnik GmbH
Adresse
Oberes Dorf 1, Selbitz, Bayern, 95152, DE
E-Mail
service@hahn-feinwerktechnik.de
Telefon
00499280-7390088

EU Verantwortliche Person
Unternehmensname
Hahn Feinwerktechnik GmbH
Adresse
Oberes Dorf 1, Selbitz, Bayern, 95152, DE
E-Mail
service@hahn-feinwerktechnik.de
Telefon
0049(0)9280-7390101

Produktsicherheit

Informationen zur Produktsicherheit und BarrierefreiheitInformationen zur Produktsicherheit und Barrierefreiheit

– Achtung: Nicht für Kinder unter 3 Jahren geeignet.
– Achtung: Bitte außerhalb der Reichweite von Kindern aufbewahren.
– Achtung: Halten Sie Hände und Körperteile von beweglichen Teilen fern.
