Gleason Kegelrad aus Stahl SCM415 (15CrMo5) Modul 2,5 gefräst

87,40

*zzgl. MwSt. & zzgl. Versandkosten

Lieferzeit: 14 Werktage

SKU: MMS2.5-25L

Menge Rabatt
6 - 10 3%
11 - 20 5%

Produktbeschreibung

Modul
2,5

Zähnezahl
25

Montageabstand E
50 mm

Gesamtlänge F
30,24 mm

Verzahnungsbreite J
50 mm

Bohrung A
Ø 16 mm

Teilkreisdurchmesser C
Ø 62,5 mm

Kopfkreisdurchmesser D
Ø 65,54 mm

Nabendurchmesser B
Ø 55 mm

Durchmesser K
Ø 36,57 mm

Paßfedernut
– mm

Abstand L
– mm

Gewinde

Eingriffswinkel α
20°

Schrägungswinkel β
35° – Links

Profilverschiebungsfaktor x
0

max. Moment
56.7 Nm

Flankenspiel
0,07-0,17 mm

Qualität
JIS B 1704 grade 4

Verzahnung
Gleason

Artikelnummer (SKU)
MMS2.5-25L

passende Gegenräder
MMS2.5-25R

Übersetzung
1:1

Achsenwinkel
90°

Material
SCM415 (15CrMo5)

Wärmebehandlung
Einsatzgehärtet

Härte Verzahnung
55-60 HRC

Herstellung Verzahnung
geschliffen

Abmessungen LxBxH
6,6×6,6×2,1 cm

Gewicht
0,47 kg

RoHS-konform
ja

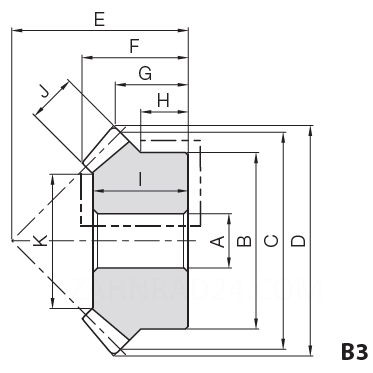

MMS B3.png

Downloads

Hersteller­informationen

Hersteller/EU Verantwortliche Person

Hersteller
Unternehmensname
Kohara Gear Industry Co., Ltd.
AdreKRe
13-17 Nakacho, Kawaguchi, Saitama, 332-0022, JP
E-Mail
info@khkgears.net
Telefon
0081(0)482541744

EU Verantwortliche Person
Unternehmensname
Hahn Feinwerktechnik GmbH
AdreKRe
Oberes Dorf 1, Selbitz, Bayern, 95152, DE
E-Mail
service@hahn-feinwerktechnik.de
Telefon
0049(0)9280-7390088

Produktsicherheit

Informationen zur Produktsicherheit und BarrierefreiheitInformationen zur Produktsicherheit und Barrierefreiheit

– Achtung: Nicht für Kinder unter 3 Jahren geeignet.
– Achtung: Bitte außerhalb der Reichweite von Kindern aufbewahren.
– Achtung: Halten Sie Hände und Körperteile von beweglichen Teilen fern.
