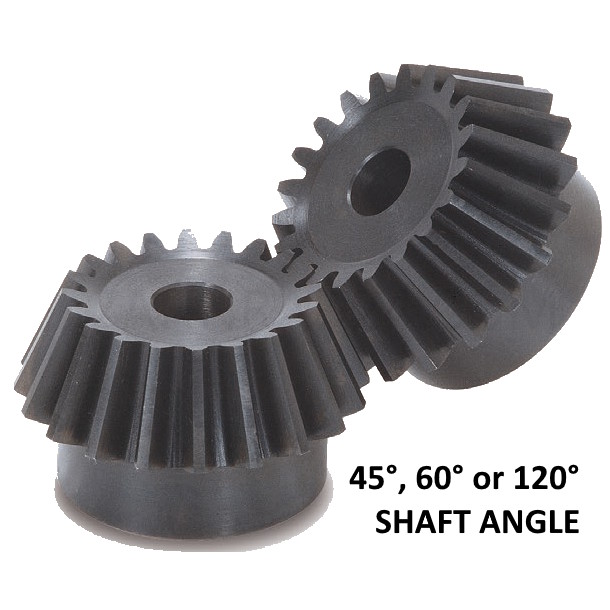

Gleason Kegelrad aus Stahl S45C Modul 1,5 gefräst

*zzgl. MwSt. & zzgl. Versandkosten

SKU: SAM1.5-20120H

Produktbeschreibung

Modul
1,5

Zähnezahl
20

Montageabstand E
26 mm

Gesamtlänge F
20,69 mm

Verzahnungsbreite J
26 mm

Bohrung A
Ø 8 mm

Teilkreisdurchmesser C
Ø 30 mm

Kopfkreisdurchmesser D
Ø 31,5 mm

Nabendurchmesser B
Ø 26 mm

Durchmesser K
Ø 19,22 mm

Paßfedernut
– mm

Abstand L
– mm

Gewinde

Eingriffswinkel α
20°

Schrägungswinkel β
0° – gerade

Profilverschiebungsfaktor x
0

max. Moment
2.43 Nm

Flankenspiel
0,05-0,15 mm

Qualität
JIS B 1704 grade 3

Verzahnung
Gleason

Artikelnummer (SKU)
SAM1.5-20120H

passende Gegenräder
SAM1.5-20120H

Übersetzung
1:1

Achsenwinkel
120°

Material
S45C

Wärmebehandlung
Induktionsgehärtet

Härte Verzahnung
55-60 HRC

Herstellung Verzahnung
geschliffen

Abmessungen LxBxH
3,2×3,2×1,9 cm

Gewicht
0,15 kg

RoHS-konform
ja

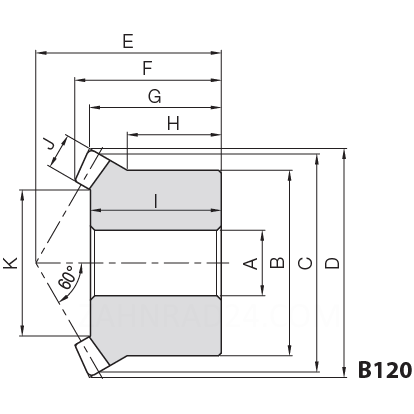

SAM B120.png
