Gleason Kegelrad aus Stahl S45C Modul 1 gefräst

23,42

*zzgl. MwSt. & zzgl. Versandkosten

Lieferzeit: 14 Werktage

SKU: SMB1-20

Menge Rabatt
6 - 10 3%
11 - 20 5%

Produktbeschreibung

Modul
1

Zähnezahl
20

Montageabstand E
20 mm

Gesamtlänge F
13,95 mm

Verzahnungsbreite J
20 mm

Bohrung A
Ø 10 mm

Teilkreisdurchmesser C
Ø 20 mm

Kopfkreisdurchmesser D
Ø 21,41 mm

Nabendurchmesser B
Ø 16 mm

Durchmesser K
Ø 10 mm

Paßfedernut
– mm

Abstand L
4 mm

Gewinde
M4

Eingriffswinkel α
20°

Schrägungswinkel β
0° – gerade

Profilverschiebungsfaktor x
0

max. Moment
4 Nm

Flankenspiel
mm

Qualität
JIS B 1704 grade 4

Verzahnung
Gleason

Artikelnummer (SKU)
SMB1-20

passende Gegenräder

Übersetzung
1:1

Achsenwinkel
90°

Material
S45C

Wärmebehandlung
Induktionsgehärtet

Härte Verzahnung
50-60 HRC

Herstellung Verzahnung
gefräst

Abmessungen LxBxH
2,2×2,2×1,1 cm

Gewicht
0,13 kg

RoHS-konform

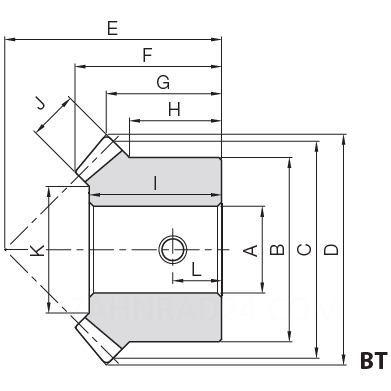

SMA BT.png
