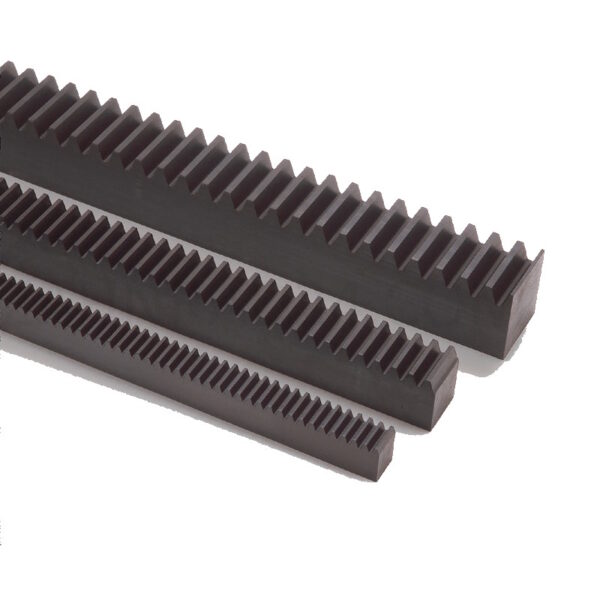

Stahl Zahnstange SR Modul 1,5

40,06 €

*inkl. MwSt. & zzgl. Versandkosten

Lieferzeit: 14 Werktage

SKU: SR1.5-300

Menge Rabatt
6 - 10 3%
11 - 20 5%

Produktbeschreibung

Artikelnummer (SKU)
SR1.5-300

Qualität
KHK R 001 grade 4

Verzahnung nach
DIN 867

Eingriffswinkel α
20°

Schrägungswinkel β
0°

Profilverschiebungsfaktor x
0

Material
Stahl (SCM440 (42CrMo4))

Wärmebehandlung
–

Härte Verzahnung
< 210 HB

Oberfläche Verzahnung
gefräst

Effektive Zähnezahl
64

Modul
1,5

Gesamtlänge (A)
303mm

Breite (B)
15mm

Höhe (C)
20mm

Höhe Teilungslinie (D)
18,5

Abstand (E)
–

Abstand (F)
–

Abstand (G)
–

Anzahl Bohrungen
–

Abstand (H)
–

Abstand (I)
–

Abstand (J)
–

Teilung
4,71mm

Zahnfußfestigkeit
2160N

Oberflächenverschleiß
421N

Flankenspiel
0.09~0.25mm

Gewicht
0,66kg

RoHS-konform
ja


Downloads

Hersteller­informationen

Hersteller/EU Verantwortliche Person

Hersteller
Unternehmensname
Kohara Gear Industry Co., Ltd.
Adresse
13-17 Nakacho, Kawaguchi, Saitama, 332-0022, JP
E-Mail
info@khkgears.net
Telefon
0081(0)482541744

EU Verantwortliche Person
Unternehmensname
Hahn Feinwerktechnik GmbH
Adresse
Oberes Dorf 1, Selbitz, Bayern, 95152, DE
E-Mail
service@hahn-feinwerktechnik.de
Telefon
0049(0)9280-7390089

Produktsicherheit

Informationen zur Produktsicherheit und BarrierefreiheitInformationen zur Produktsicherheit und Barrierefreiheit

– Achtung: Nicht für Kinder unter 3 Jahren geeignet.
– Achtung: Bitte außerhalb der Reichweite von Kindern aufbewahren.
– Achtung: Halten Sie Hände und Körperteile von beweglichen Teilen fern.
