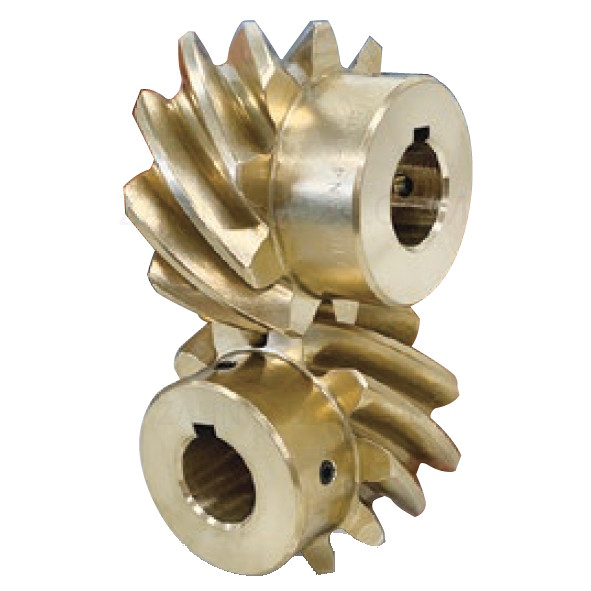

Alu-Bronze Schraubenrad aus C95400 Modul 2 gefräst

109,79

*zzgl. MwSt. & zzgl. Versandkosten

Lieferzeit: 12 Werktage

SKU: AN2-13RJ16

Menge Rabatt
6 - 10 3%
11 - 20 5%

Produktbeschreibung

Modul
2

Zähnezahl
13

Gesamtlänge G
35 mm

Verzahnungsbreite E
20 mm

Bohrung A
Ø 16 mm

Teilkreisdurchmesser C
Ø 36,77 mm

Kopfkreisdurchmesser D
Ø 40,77 mm

Nabendurchmesser B
Ø 30 mm

Paßfedernut
5×2,3 mm

Abstand J
7,5 mm

Gewinde
M4

Eingriffswinkel α
20°

Schrägungswinkel β
45° – Rechts

Profilverschiebungsfaktor x
0

max. Moment
2.36 Nm

Flankenspiel
0,12-0,26 mm

Teilung
8,88 mm

Qualität
JIS grade N9

Verzahnung nach
DIN 87, ISO 970

Artikelnummer (SKU)
AN2-13RJ16

Material
C95400

Wärmebehandlung

Härte Verzahnung
>HV80

Herstellung Verzahnung
gefräst

Abmessungen LxBxH
4,1×4,1×3,5 cm

Gewicht
0,21 kg

RoHS-konform
ja
