Stahl Zahnstange SROS Modul 3

178,65

*zzgl. MwSt. & zzgl. Versandkosten

SKU: SROS3-500

Menge Rabatt
6 - 10 3%
11 - 20 5%

Produktbeschreibung

Artikelnummer (SKU)
SROS3-500

Qualität
KHK R 001 grade 4

Verzahnung nach
DIN 867

Eingriffswinkel α
20°

Schrägungswinkel β

Profilverschiebungsfaktor x
0

Material
Stahl (S45C)

Wärmebehandlung

Härte Verzahnung
< 210 HB

Oberfläche Verzahnung
gefräst

Effektive Zähnezahl
42

Modul
3

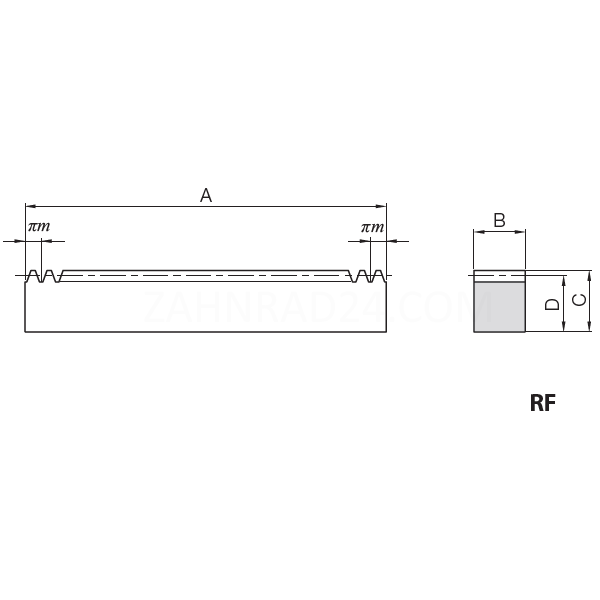

Gesamtlänge (A)
505mm

Breite (B)
30mm

Höhe (C)
-mm

Höhe Teilungslinie (D)
27

Abstand (E)

Abstand (F)

Abstand (G)

Anzahl Bohrungen

Abstand (H)

Abstand (I)

Abstand (J)

Teilung
CP 9,42 mmmm

Zahnfußfestigkeit
7200N

Oberflächenverschleiß
1240N

Flankenspiel
0,14~0,35mm

Gewicht
2,64kg

RoHS-konform
