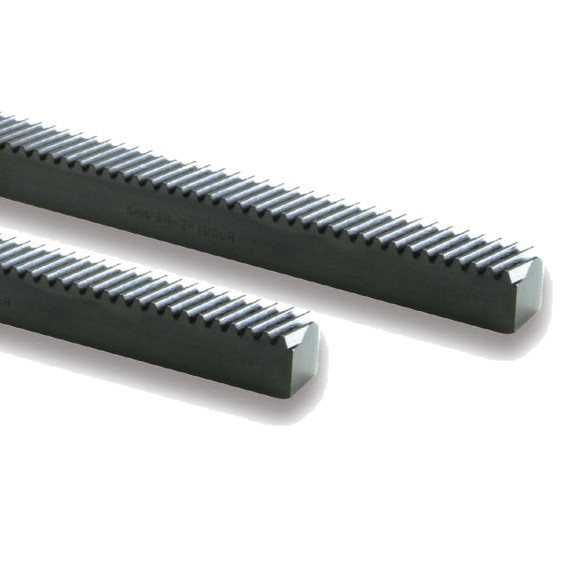

Stahl Zahnstange SRHF Modul 3

437,58

*zzgl. MwSt. & zzgl. Versandkosten

SKU: SRHF3-1000L

Menge Rabatt
6 - 10 3%
11 - 20 5%

Produktbeschreibung

Artikelnummer (SKU)
SRHF3-1000L

Qualität
KHK R 001 grade 5

Verzahnung nach
DIN 867

Eingriffswinkel α
20°

Schrägungswinkel β

Profilverschiebungsfaktor x
0

Material
Stahl (S45C)

Wärmebehandlung

Härte Verzahnung
< 210 HB

Oberfläche Verzahnung
gefräst

Effektive Zähnezahl
102

Modul
3

Stirnmodul
3,106

Gesamtlänge (A)
995,24mm

Breite (B)
35mm

Höhe (C)
35mm

Höhe Teilungslinie (D)
32

Abstand (E)

Abstand (F)

Abstand (G)

Anzahl Bohrungen

Abstand (H)

Abstand (I)

Abstand (J)

Teilung
CP 9,76 mmmm

Zahnfußfestigkeit
9910N

Oberflächenverschleiß
3520N

Flankenspiel
0.15–0.38mm

Gewicht
8,75kg

RoHS-konform
ja

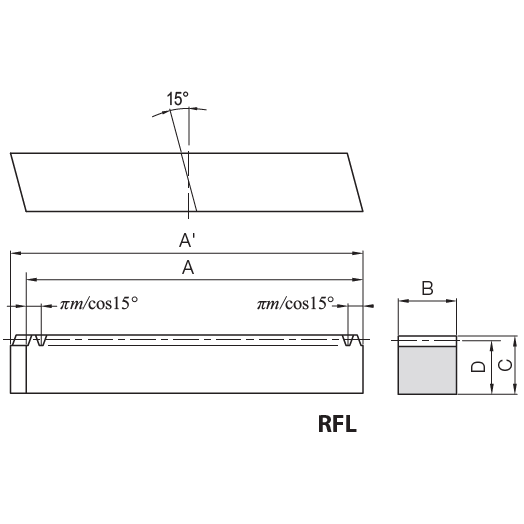

RFL 15°.png
