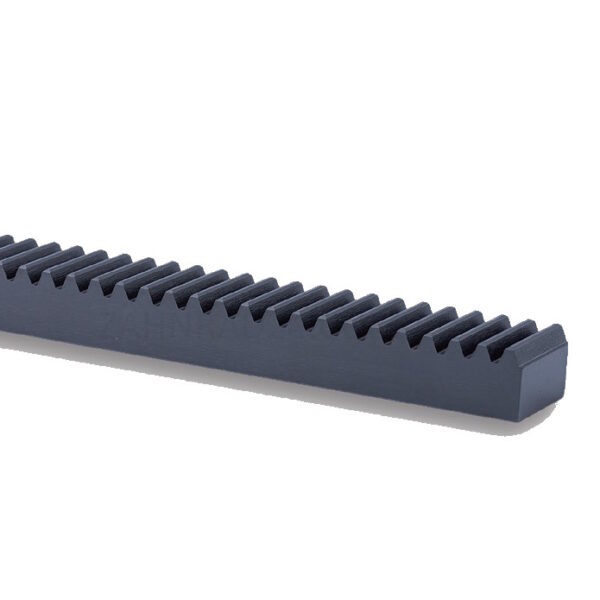

Stahl Zahnstange SRHEF-HL Modul 5

1.096,54

*zzgl. MwSt. & zzgl. Versandkosten

SKU: SRHEF5-1000RHL

Menge Rabatt
6 - 10 3%
11 - 20 5%

Produktbeschreibung

Artikelnummer (SKU)
SRHEF5-1000RHL

Qualität
KHK R 001 grade 4

Verzahnung nach
DIN 867

Eingriffswinkel α
20°

Schrägungswinkel β

Profilverschiebungsfaktor x
0

Material
Stahl (S45C)

Wärmebehandlung
Verzahnung Lasergehärtet

Härte Verzahnung
55-65 HRC

Oberfläche Verzahnung
gefräst

Effektive Zähnezahl
60

Modul
5

Stirnmodul
5,305

Gesamtlänge (A)
1000mm

Breite (B)
49mm

Höhe (C)
39mm

Höhe Teilungslinie (D)
34

Abstand (E)

Abstand (F)

Abstand (G)

Anzahl Bohrungen

Abstand (H)

Abstand (I)

Abstand (J)

Teilung
CP 16,67 mmmm

Zahnfußfestigkeit
20100N

Oberflächenverschleiß
8750N

Flankenspiel
0.21~0.52mm

Gewicht
13,1kg

RoHS-konform
ja

RFR 19° 31 41.png

Hersteller­informationen

Hersteller/EU Verantwortliche Person

Hersteller
Unternehmensname
Hahn Feinwerktechnik GmbH
Adresse
Oberes Dorf 1, Selbitz, Bayern, 95152, DE
E-Mail
service@hahn-feinwerktechnik.de
Telefon
00499280-7390088

EU Verantwortliche Person
Unternehmensname
Hahn Feinwerktechnik GmbH
Adresse
Oberes Dorf 1, Selbitz, Bayern, 95152, DE
E-Mail
service@hahn-feinwerktechnik.de
Telefon
0049(0)9280-7390101

Produktsicherheit

Informationen zur Produktsicherheit und BarrierefreiheitInformationen zur Produktsicherheit und Barrierefreiheit

– Achtung: Nicht für Kinder unter 3 Jahren geeignet.
– Achtung: Bitte außerhalb der Reichweite von Kindern aufbewahren.
– Achtung: Halten Sie Hände und Körperteile von beweglichen Teilen fern.
