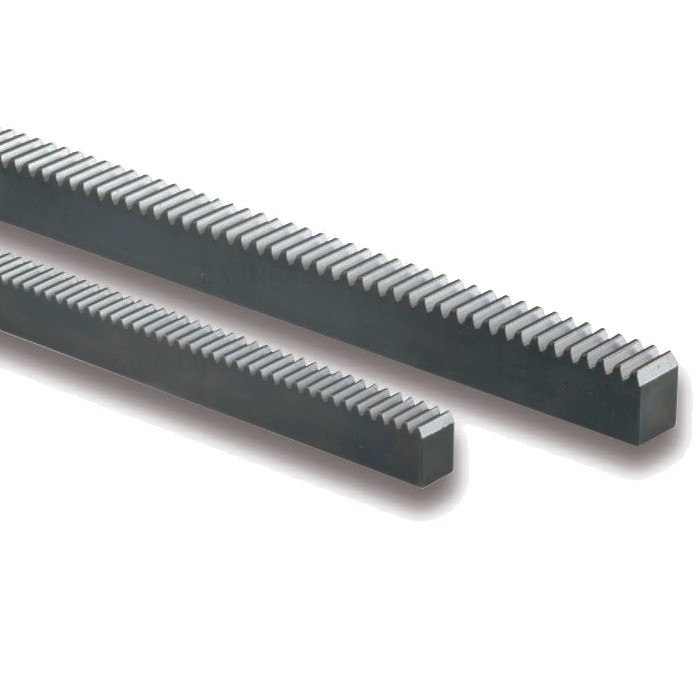

Stahl Zahnstange SRG Modul 6

194,19

*zzgl. MwSt. & zzgl. Versandkosten

SKU: SRG6-110

Menge Rabatt
6 - 10 3%
11 - 20 5%

Produktbeschreibung

Artikelnummer (SKU)
SRG6-110

Qualität
KHK R 001 grade 3

Verzahnung nach
DIN 867

Eingriffswinkel α
20°

Schrägungswinkel β

Profilverschiebungsfaktor x
0

Material
Stahl (S45C)

Wärmebehandlung
Induktionsgehärtet

Härte Verzahnung
50-60 HRC

Oberfläche Verzahnung
geschliffen

Effektive Zähnezahl
4

Modul
6

Gesamtlänge (A)
111mm

Breite (B)
60mm

Höhe (C)
60mm

Höhe Teilungslinie (D)
54

Abstand (E)

Abstand (F)

Abstand (G)

Anzahl Bohrungen

Abstand (H)

Abstand (I)

Abstand (J)

Teilung
18,85mm

Zahnfußfestigkeit
34500N

Oberflächenverschleiß
21700N

Flankenspiel
0.05~0.22mm

Gewicht
2,82kg

RoHS-konform
ja
