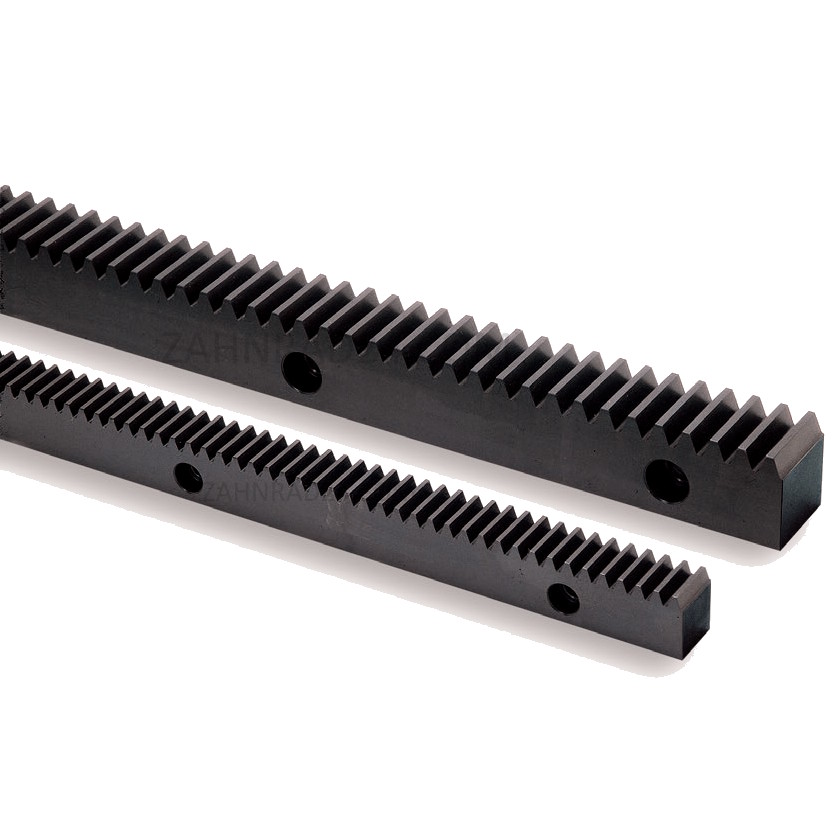

Stahl Zahnstange SRFK Modul 1

81,56

*zzgl. MwSt. & zzgl. Versandkosten

SKU: SRFK1-300J

Menge Rabatt
6 - 10 3%
11 - 20 5%

Produktbeschreibung

Artikelnummer (SKU)
SRFK1-300J

Qualität
KHK R 001 grade 4

Verzahnung nach
DIN 867

Eingriffswinkel α
20°

Schrägungswinkel β

Profilverschiebungsfaktor x
0

Material
Stahl (S45C)

Wärmebehandlung

Härte Verzahnung
< 210 HB

Oberfläche Verzahnung
gefräst

Effektive Zähnezahl
96

Modul
1

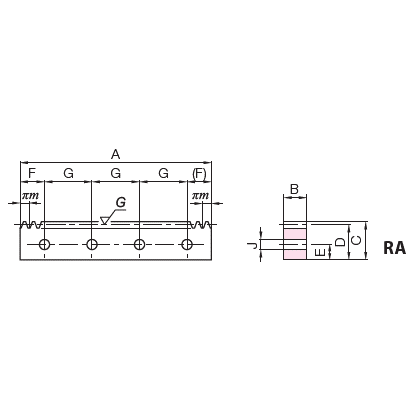

Gesamtlänge (A)
301,59mm

Breite (B)
10mm

Höhe (C)
12mm

Höhe Teilungslinie (D)
11

Abstand (E)
5

Abstand (F)
20,8

Abstand (G)
130

Anzahl Bohrungen
5

Abstand (H)

Abstand (I)

Abstand (J)
4,5

Teilung
3,14mm

Zahnfußfestigkeit
958N

Oberflächenverschleiß
177N

Flankenspiel
0.04~0.21mm

Gewicht
0,26kg

RoHS-konform
ja
