Stahl Stirnzahnrad Modul Modul 3

355,80

*zzgl. MwSt. & zzgl. Versandkosten

Lieferzeit: 14 Werktage

SKU: SS3-76

Menge Rabatt
6 - 10 3%
11 - 20 5%

Produktbeschreibung

Artikelnummer (SKU)
SS3-76

Qualität
JIS grade N8

Verzahnung nach
DIN 87, ISO 784

Eingriffswinkel α
20°

Schrägungswinkel β

Profilverschiebungsfaktor x
0

Material
S45C

Wärmebehandlung

Härte Verzahnung
<194 HB

Oberfläche Verzahnung
gefräst

Zähnezahl
76

Modul
3

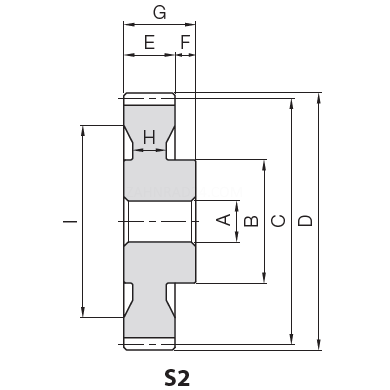

Gesamtlänge G
45mm

Verzahnungsbreite E
30mm

Bohrung ØA
25mm

Teilkreisdurchmesser ØC
228

Kopfkreisdurchmesser ØD
234

Nabendurchmesser ØB
90

Steg H
16

Freimachung I
190

Abstand J

Passfedernut

Gewinde

Teilung
9,42mm

Zahnfußfestigkeit
719Nm

Oberflächenverschleiß
145Nm

Flankenspiel
0,14-0,32mm

Gewicht
8,2kg

RoHS-konform
ja
