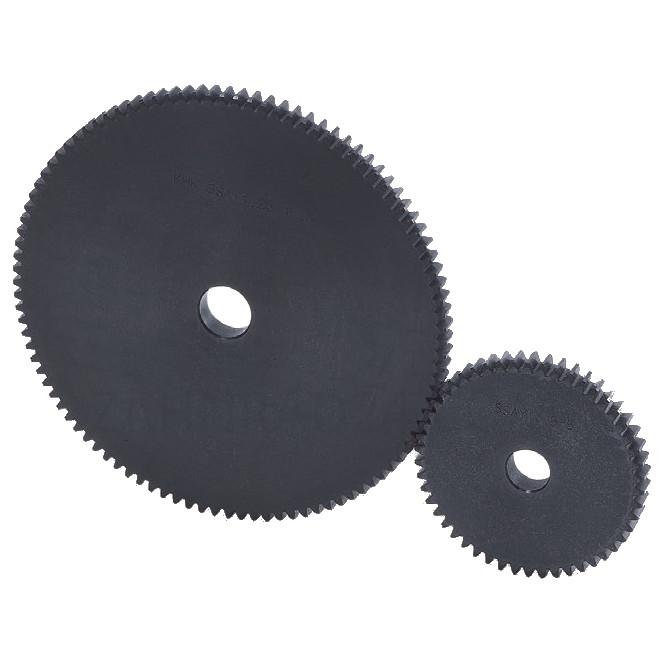

Stahl Stirnzahnrad Modul Modul 1

14,25

*zzgl. MwSt. & zzgl. Versandkosten

Lieferzeit: 1 Werktage

SKU: SSAY1-50

Menge Rabatt
6 - 10 3%
11 - 20 5%

Produktbeschreibung

Artikelnummer (SKU)
SSAY1-50

Qualität
JIS N8 grade

Verzahnung nach

Eingriffswinkel α
20°

Schrägungswinkel β

Profilverschiebungsfaktor x
0

Material
S45C

Wärmebehandlung

Härte Verzahnung
<194 HB

Oberfläche Verzahnung
gefräst

Zähnezahl
50

Modul
1

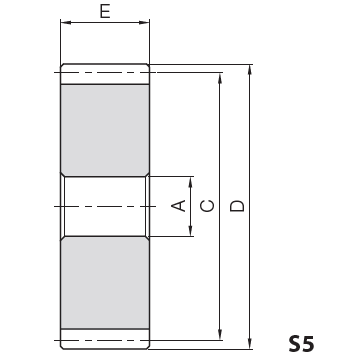

Gesamtlänge G
-mm

Verzahnungsbreite E
6mm

Bohrung ØA
8mm

Teilkreisdurchmesser ØC
50

Kopfkreisdurchmesser ØD
52

Nabendurchmesser ØB

Steg H

Freimachung I

Abstand J

Passfedernut

Gewinde

Teilung
3,14mm

Zahnfußfestigkeit
11,7Nm

Oberflächenverschleiß
1,39Nm

Flankenspiel
0,08-0,18mm

Gewicht
0,09kg

RoHS-konform
ja


Downloads

Hersteller­informationen

Hersteller/EU Verantwortliche Person

Hersteller
Unternehmensname
Kohara Gear Industry Co., Ltd.
Adresse
13-17 Nakacho, Kawaguchi, Saitama, 332-0022, JP
E-Mail
info@khkgears.net
Telefon
0081(0)482541744

EU Verantwortliche Person
Unternehmensname
Hahn Feinwerktechnik GmbH
Adresse
Oberes Dorf 1, Selbitz, Bayern, 95152, DE
E-Mail
service@hahn-feinwerktechnik.de
Telefon
0049(0)9280-7390088

Produktsicherheit

Informationen zur Produktsicherheit und BarrierefreiheitInformationen zur Produktsicherheit und Barrierefreiheit

– Achtung: Nicht für Kinder unter 3 Jahren geeignet.
– Achtung: Bitte außerhalb der Reichweite von Kindern aufbewahren.
– Achtung: Halten Sie Hände und Körperteile von beweglichen Teilen fern.

Ähnliche Produkte

Zur Merkliste hinzufügen

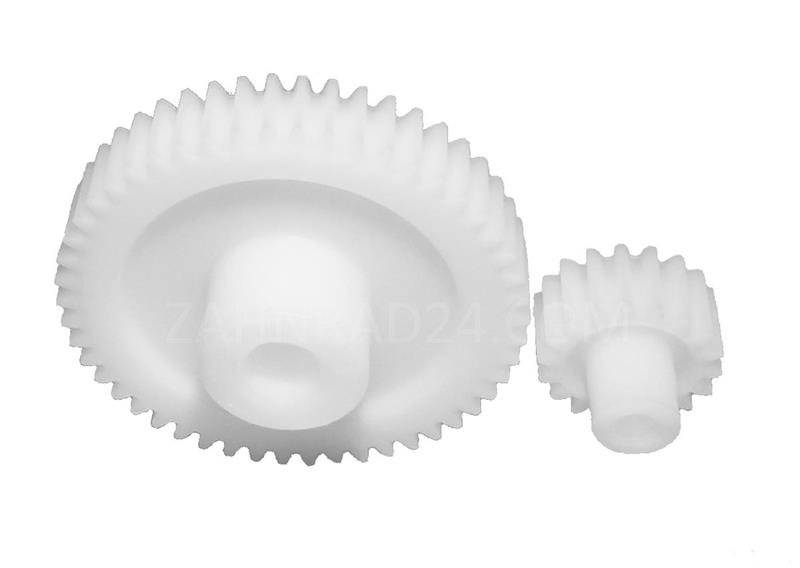

Kunststoff Stirnzahnrad KS Modul 0,5
