Stahl Stirnzahnrad Modul Modul 1

11,89

*zzgl. MwSt. & zzgl. Versandkosten

Lieferzeit: 3 Werktage

SKU: SS1-15A

Menge Rabatt
6 - 10 3%
11 - 20 5%

Produktbeschreibung

Modul
1

Zähnezahl
15

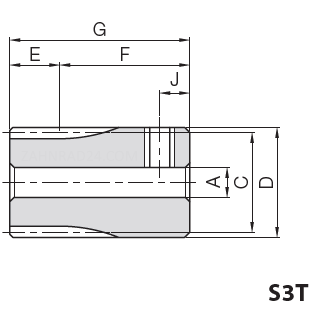

Gesamtlänge G
30 mm

Verzahnungsbreite E
10 mm

Bohrung A
Ø 5 mm

Teilkreisdurchmesser C
Ø 15 mm

Kopfkreisdurchmesser D
Ø 17 mm

Nabendurchmesser B
Ø 17 mm

Paßfedernut
– mm

Abstand J
4 mm

Gewinde
M4

Eingriffswinkel α
20°

Schrägungswinkel β

Profilverschiebungsfaktor x
0

max. Moment
3.69 Nm

Flankenspiel
0,08-0,18 mm

Teilung
3,14 mm

Qualität
JIS grade N8

Verzahnung nach
DIN 87, ISO 784

RoHS-konform
ja

Material
S45C

Wärmebehandlung

Härte Verzahnung
<194 HB

Herstellung Verzahnung
gefräst

Artikelnummer (SKU)
SS1-15A

Abmessungen LxBxH
1,7×1,7×3 cm

Gewicht
0,044 kg


Downloads

Hersteller­informationen

Hersteller/EU Verantwortliche Person

Hersteller
Unternehmensname
Kohara Gear Industry Co., Ltd.
Adresse
13-17 Nakacho, Kawaguchi, Saitama, 332-0022, JP
E-Mail
info@khkgears.net
Telefon
0081(0)482541744

EU Verantwortliche Person
Unternehmensname
Hahn Feinwerktechnik GmbH
Adresse
Oberes Dorf 1, Selbitz, Bayern, 95152, DE
E-Mail
service@hahn-feinwerktechnik.de
Telefon
0049(0)9280-7390088

Produktsicherheit

Informationen zur Produktsicherheit und BarrierefreiheitInformationen zur Produktsicherheit und Barrierefreiheit

– Achtung: Nicht für Kinder unter 3 Jahren geeignet.
– Achtung: Bitte außerhalb der Reichweite von Kindern aufbewahren.
– Achtung: Halten Sie Hände und Körperteile von beweglichen Teilen fern.
