Stahl Stirnzahnrad Modul Modul 0,8

19,10

*zzgl. MwSt. & zzgl. Versandkosten

Lieferzeit: 2 Werktage

SKU: SSY0.8-50A

Menge Rabatt
6 - 10 3%
11 - 20 5%

Produktbeschreibung

Modul
0,8

Zähnezahl
12

Gesamtlänge G
12 mm

Verzahnungsbreite E
4 mm

Bohrung A
Ø 6 mm

Teilkreisdurchmesser C
Ø 40 mm

Kopfkreisdurchmesser D
Ø 41,6 mm

Nabendurchmesser B
Ø 25 mm

Paßfedernut
– mm

Abstand J
4 mm

Gewinde
M4

Eingriffswinkel α
20°

Schrägungswinkel β

Profilverschiebungsfaktor x
0

max. Moment
4.98 Nm

Flankenspiel
0-0,1 mm

Teilung
2,51 mm

Qualität
JIS grade N8

Verzahnung nach
DIN 87, ISO 784

RoHS-konform
ja

Material
S45C

Wärmebehandlung
Induktionsgehärtet

Härte Verzahnung
50-60 HRC

Herstellung Verzahnung
gefräst

Artikelnummer (SKU)
SSY0.8-50A

Abmessungen LxBxH
4,16×4,16×1,2 cm

Gewicht
0,067 kg

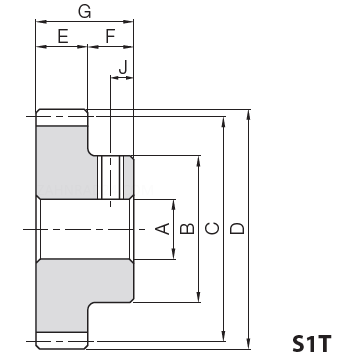

S1T 1.png
