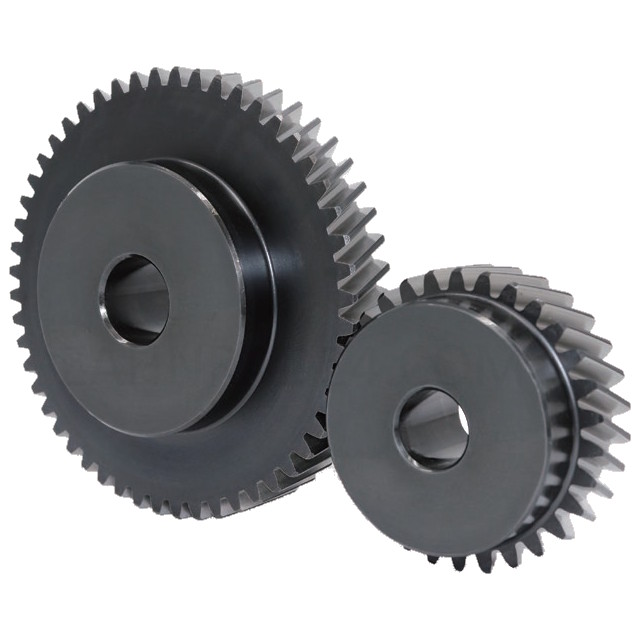

Stahl Schrägzahnrad Stirnmodul Stirn-Stirnmodul 1,5

87,14

*zzgl. MwSt. & zzgl. Versandkosten

Lieferzeit: 12 Werktage

SKU: KHG1.5-24L

Menge Rabatt
6 - 10 3%
11 - 20 5%

Produktbeschreibung

Artikelnummer (SKU)
KHG1.5-24L

Qualität
JIS grade N8

Verzahnung nach
DIN 87, ISO 784

Eingriffswinkel α
20°

Schrägungswinkel β
21,5°

Profilverschiebungsfaktor x
0

Material
42CrMo(S)4

Wärmebehandlung
vergütet, Induktionsgehärtet

Härte Verzahnung
50-60 HRC

Oberfläche Verzahnung
geschliffen

Zähnezahl
24

Stirn-Stirnmodul
1,5

Gesamtlänge G
24mm

Verzahnungsbreite E
12mm

Bohrung ØA
12mm

Teilkreisdurchmesser ØC
36

Kopfkreisdurchmesser ØD
39

Nabendurchmesser ØB
28

Steg H

Freimachung I

Abstand J

Paßfedernut

Gewinde

Teilung
4,71mm

Zahnfußfestigkeit
30,9Nm

Oberflächenverschleiß
25,3Nm

Flankenspiel
0,08-0,16mm

Gewicht
0,13kg

RoHS-konform
ja

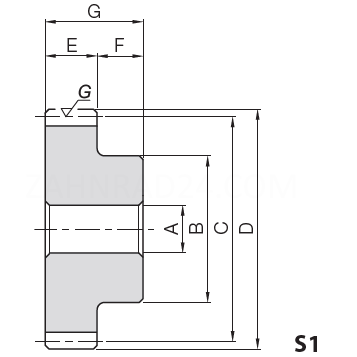

KHG S1.png

Downloads

Hersteller­informationen

Hersteller/EU Verantwortliche Person

Hersteller
Unternehmensname
Kohara Gear Industry Co., Ltd.
AdreHelice
13-17 Nakacho, Kawaguchi, Saitama, 332-0022, JP
E-Mail
info@khkgears.net
Telefon
0081(0)482541744

EU Verantwortliche Person
Unternehmensname
Hahn Feinwerktechnik GmbH
AdreHelice
Oberes Dorf 1, Selbitz, Bayern, 95152, DE
E-Mail
service@hahn-feinwerktechnik.de
Telefon
0049(0)9280-7390088

Produktsicherheit

Informationen zur Produktsicherheit und BarrierefreiheitInformationen zur Produktsicherheit und Barrierefreiheit

– Achtung: Nicht für Kinder unter 3 Jahren geeignet.
– Achtung: Bitte außerhalb der Reichweite von Kindern aufbewahren.
– Achtung: Halten Sie Hände und Körperteile von beweglichen Teilen fern.
