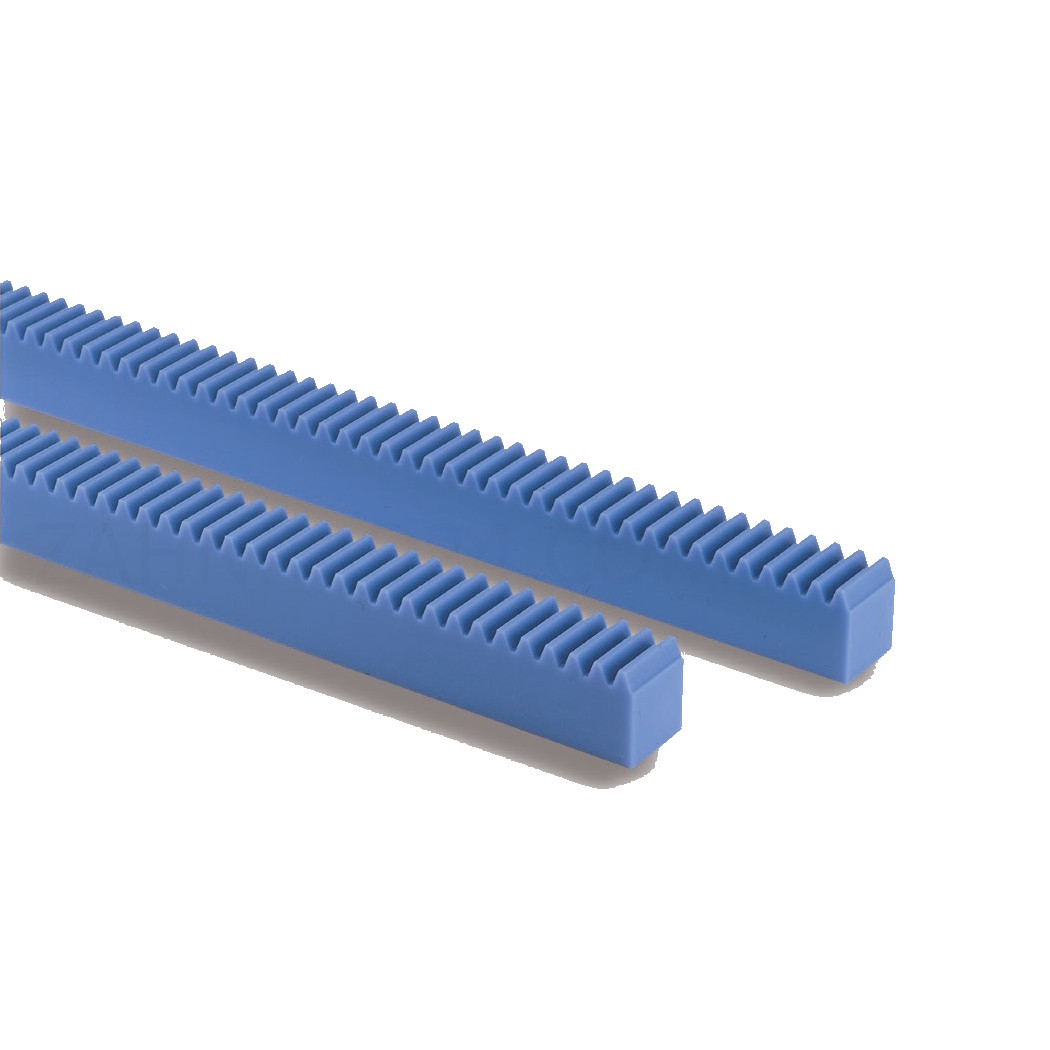

Nylon Zahnstange PR Modul 2,5

190,31

*zzgl. MwSt. & zzgl. Versandkosten

SKU: PR2.5-500

Menge Rabatt
6 - 10 3%
11 - 20 5%

Produktbeschreibung

Artikelnummer (SKU)
PR2.5-500

Qualität
KHK R 001 grade 5

Verzahnung nach
DIN 867

Eingriffswinkel α

Schrägungswinkel β

Profilverschiebungsfaktor x

Material
Nylon (MC901)

Wärmebehandlung

Härte Verzahnung
115-120 HRR

Oberfläche Verzahnung
gefräst

Effektive Zähnezahl
63

Modul
2,5

Gesamtlänge (A)
505mm

Breite (B)
25mm

Höhe (C)
30mm

Höhe Teilungslinie (D)
27,5

Abstand (E)

Abstand (F)

Abstand (G)

Anzahl Bohrungen

Abstand (H)

Abstand (I)

Abstand (J)

Teilung
7,85mm

Zahnfußfestigkeit
580N

Oberflächenverschleiß
59,2N

Flankenspiel
0,26~0,49mm

Gewicht
0,4kg

RoHS-konform
ja
