Messing Zahnstange BSR Modul 0,8

33,66

*zzgl. MwSt. & zzgl. Versandkosten

SKU: BSR0.8-300

Menge Rabatt
6 - 10 3%
11 - 20 5%

Produktbeschreibung

Artikelnummer (SKU)
BSR0.8-300

Qualität
KHK R 001 grade 4

Verzahnung nach
DIN 867

Eingriffswinkel α

Schrägungswinkel β

Profilverschiebungsfaktor x

Material
Messing (C3604)

Wärmebehandlung

Härte Verzahnung
> 80 HV

Oberfläche Verzahnung
gefräst

Effektive Zähnezahl
118

Modul
0,8

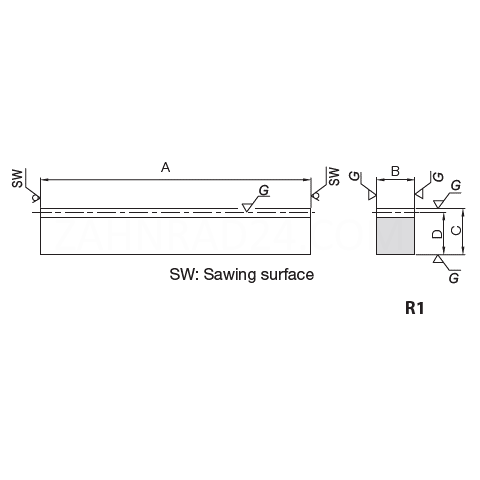

Gesamtlänge (A)
303mm

Breite (B)
4mm

Höhe (C)
10mm

Höhe Teilungslinie (D)
9,2

Abstand (E)

Abstand (F)

Abstand (G)

Anzahl Bohrungen

Abstand (H)

Abstand (I)

Abstand (J)

Teilung
2,51mm

Zahnfußfestigkeit
61,3N

Oberflächenverschleiß
6,25N

Flankenspiel
0,00~0,14mm

Gewicht
0,095kg

RoHS-konform


Hersteller­informationen

Hersteller/EU Verantwortliche Person

Hersteller
Unternehmensname
Hahn Feinwerktechnik GmbH
Adresse
Oberes Dorf 1, Selbitz, Bayern, 95152, DE
E-Mail
service@hahn-feinwerktechnik.de
Telefon
00499280-7390088

EU Verantwortliche Person
Unternehmensname
Hahn Feinwerktechnik GmbH
Adresse
Oberes Dorf 1, Selbitz, Bayern, 95152, DE
E-Mail
service@hahn-feinwerktechnik.de
Telefon
0049(0)9280-7390101

Produktsicherheit

Informationen zur Produktsicherheit und BarrierefreiheitInformationen zur Produktsicherheit und Barrierefreiheit

– Achtung: Nicht für Kinder unter 3 Jahren geeignet.
– Achtung: Bitte außerhalb der Reichweite von Kindern aufbewahren.
– Achtung: Halten Sie Hände und Körperteile von beweglichen Teilen fern.
