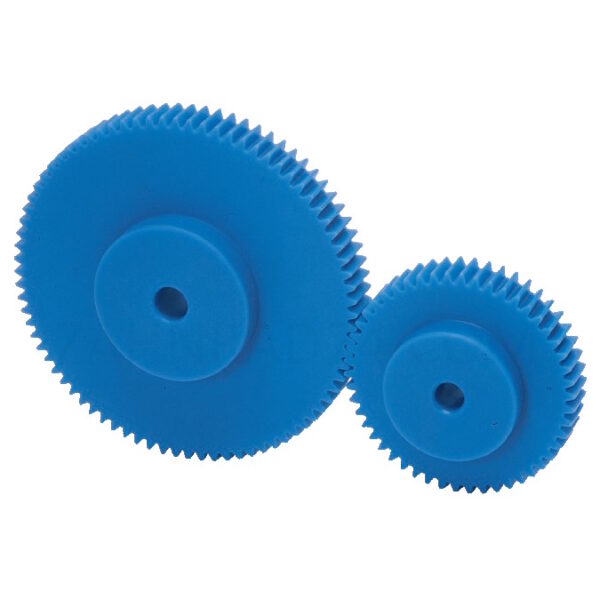

Kunststoff Stirnzahnrad PS Modul 1

24,07

*zzgl. MwSt. & zzgl. Versandkosten

Lieferzeit: 12 Werktage

SKU: PS1-50

Menge Rabatt
6 - 10 3%
11 - 20 5%

Produktbeschreibung

Artikelnummer (SKU)
PS1-50

Qualität
JIS N8 grade

Verzahnung nach
DIN 87, ISO 784

Eingriffswinkel α
20°

Schrägungswinkel β

Profilverschiebungsfaktor x
0

Material
MC901 (Nylon)

Wärmebehandlung

Härte Verzahnung
HRR 115-120

Oberfläche Verzahnung
gefräst

Zähnezahl
50

Modul
1

Gesamtlänge G
20mm

Verzahnungsbreite E
10mm

Bohrung ØA
10mm

Teilkreisdurchmesser ØC
50

Kopfkreisdurchmesser ØD
52

Nabendurchmesser ØB
35

Steg H

Freimachung I

Abstand J

Passfedernut

Gewinde

Teilung
3,14mm

Zahnfußfestigkeit
1,96Nm

Oberflächenverschleiß
-Nm

Flankenspiel
0-0,34mm

Gewicht
0,032kg

RoHS-konform
ja

S1 1.png

Downloads

Hersteller­informationen

Hersteller/EU Verantwortliche Person

Hersteller
Unternehmensname
Kohara Gear Industry Co., Ltd.
Adresse
13-17 Nakacho, Kawaguchi, Saitama, 332-0022, JP
E-Mail
info@khkgears.net
Telefon
0081(0)482541744

EU Verantwortliche Person
Unternehmensname
Hahn Feinwerktechnik GmbH
Adresse
Oberes Dorf 1, Selbitz, Bayern, 95152, DE
E-Mail
service@hahn-feinwerktechnik.de
Telefon
0049(0)9280-7390088

Produktsicherheit

Informationen zur Produktsicherheit und BarrierefreiheitInformationen zur Produktsicherheit und Barrierefreiheit

– Achtung: Nicht für Kinder unter 3 Jahren geeignet.
– Achtung: Bitte außerhalb der Reichweite von Kindern aufbewahren.
– Achtung: Halten Sie Hände und Körperteile von beweglichen Teilen fern.
