Kunststoff Stirnzahnrad Modul DS 0,5

3,53

*zzgl. MwSt. & zzgl. Versandkosten

Lieferzeit: 2 Werktage

SKU: DS0.5-56

Menge Rabatt
6 - 10 3%
11 - 20 5%

Produktbeschreibung

Artikelnummer (SKU)
DS0.5-56

Qualität
JIS grade N12

Verzahnung nach
VDI 2736

Eingriffswinkel α
20°

Schrägungswinkel β

Profilverschiebungsfaktor x
0

Material
M90-44

Wärmebehandlung

Härte Verzahnung
HRR110-120

Oberfläche Verzahnung
gespritzt

Zähnezahl
56

Modul
0,5

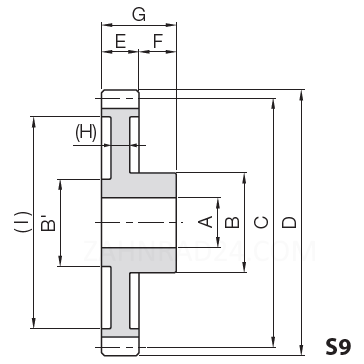

Gesamtlänge G
8mm

Verzahnungsbreite E
3mm

Bohrung ØA
6mm

Teilkreisdurchmesser ØC
28

Kopfkreisdurchmesser ØD
29

Nabendurchmesser ØB
14

Steg H
1,8

Freimachung I
24,5

Abstand J

Passfedernut

Gewinde

Teilung
1,57mm

Zahnfußfestigkeit
0,50031Nm

Oberflächenverschleiß
-Nm

Flankenspiel
0-0,3mm

Gewicht
0,00277kg

RoHS-konform
ja
