Gleason Kegelrad aus Stahl SCM415 (15CrMo5) Modul 3,5 gefräst

121,16

*zzgl. MwSt. & zzgl. Versandkosten

Lieferzeit: 14 Werktage

SKU: MMSA3.5-20R

Menge Rabatt
6 - 10 3%
11 - 20 5%

Produktbeschreibung

Modul
3,5

Zähnezahl
20

Montageabstand E
55 mm

Gesamtlänge F
32,45 mm

Verzahnungsbreite J
55 mm

Bohrung A
Ø 25 mm

Teilkreisdurchmesser C
Ø 70 mm

Kopfkreisdurchmesser D
Ø 74,53 mm

Nabendurchmesser B
Ø 50 mm

Durchmesser K
Ø 42,75 mm

Paßfedernut
8×3,3 mm

Abstand L
8 mm

Gewinde
M6 (2x)

Eingriffswinkel α
20°

Schrägungswinkel β
35° – Rechts

Profilverschiebungsfaktor x
0

max. Moment
97.1 Nm

Flankenspiel
0,1-0,25 mm

Qualität
JIS B 1704 grade 4

Verzahnung
Gleason

Artikelnummer (SKU)
MMSA3.5-20R

passende Gegenräder
MMSA3.5-20L

Übersetzung
1:1

Achsenwinkel
90°

Material
SCM415 (15CrMo5)

Wärmebehandlung
Einsatzgehärtet

Härte Verzahnung
55-60 HRC

Herstellung Verzahnung
geschliffen

Abmessungen LxBxH
7,5×7,5×2,3 cm

Gewicht
0,46 kg

RoHS-konform
ja

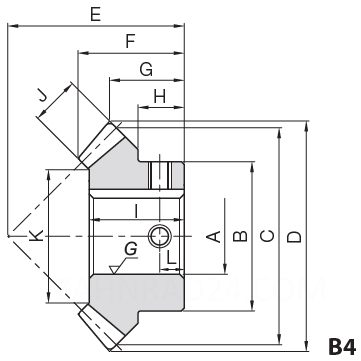

MMSA B4.png

Downloads

Hersteller­informationen

Hersteller/EU Verantwortliche Person

Hersteller
Unternehmensname
Kohara Gear Industry Co., Ltd.
AdreKRe
13-17 Nakacho, Kawaguchi, Saitama, 332-0022, JP
E-Mail
info@khkgears.net
Telefon
0081(0)482541744

EU Verantwortliche Person
Unternehmensname
Hahn Feinwerktechnik GmbH
AdreKRe
Oberes Dorf 1, Selbitz, Bayern, 95152, DE
E-Mail
service@hahn-feinwerktechnik.de
Telefon
0049(0)9280-7390088

Produktsicherheit

Informationen zur Produktsicherheit und BarrierefreiheitInformationen zur Produktsicherheit und Barrierefreiheit

– Achtung: Nicht für Kinder unter 3 Jahren geeignet.
– Achtung: Bitte außerhalb der Reichweite von Kindern aufbewahren.
– Achtung: Halten Sie Hände und Körperteile von beweglichen Teilen fern.
