Gleason Kegelrad aus Stahl SCM415 (15CrMo5) Modul 10 gefräst

972,68

*zzgl. MwSt. & zzgl. Versandkosten

Lieferzeit: 14 Werktage

SKU: MMSA10-20L

Menge Rabatt
6 - 10 3%
11 - 20 5%

Produktbeschreibung

Modul
10

Zähnezahl
20

Montageabstand E
125 mm

Gesamtlänge F
58 mm

Verzahnungsbreite J
125 mm

Bohrung A
Ø 100 mm

Teilkreisdurchmesser C
Ø 200 mm

Kopfkreisdurchmesser D
Ø – mm

Nabendurchmesser B
Ø – mm

Durchmesser K
Ø 122,72 mm

Paßfedernut
– mm

Abstand L
130 mm

Gewinde
M10 (6x)

Eingriffswinkel α
20°

Schrägungswinkel β
35° – Links

Profilverschiebungsfaktor x
0

max. Moment
1660 Nm

Flankenspiel
0,25-0,5 mm

Qualität
JIS B 1704 grade 4

Verzahnung
Gleason

Artikelnummer (SKU)
MMSA10-20L

passende Gegenräder
MMSA10-20R

Übersetzung
1:1

Achsenwinkel
90°

Material
SCM415 (15CrMo5)

Wärmebehandlung
Einsatzgehärtet

Härte Verzahnung

Herstellung Verzahnung

Abmessungen LxBxH
12,5×12,5×3,7 cm

Gewicht
7,88 kg

RoHS-konform
ja

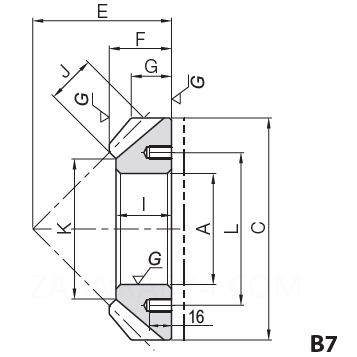

MMSA B7.png
