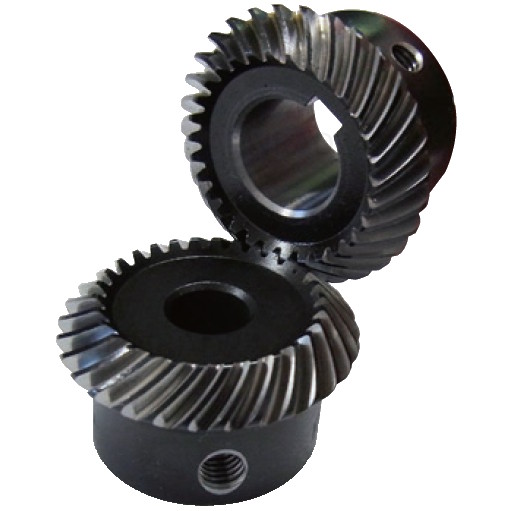

Gleason Kegelrad aus Stahl S45C Modul 3,5 geschliffen

311,11 €

*inkl. MwSt. & zzgl. Versandkosten

Lieferzeit: 3 Werktage

SKU: SMSG3.5-20RJ30

Menge Rabatt
6 - 10 3%
11 - 20 5%

Produktbeschreibung

Modul
3,5

Zähnezahl
20

Montageabstand E
65 mm

Gesamtlänge F
43,81 mm

Verzahnungsbreite J
65 mm

Bohrung A
Ø 30 mm

Teilkreisdurchmesser C
Ø 70 mm

Kopfkreisdurchmesser D
Ø 74,47 mm

Nabendurchmesser B
Ø 60 mm

Durchmesser K
Ø 39,09 mm

Paßfedernut
8×3,3 mm

Abstand L
9 mm

Gewinde
M6

Eingriffswinkel α
20°

Schrägungswinkel β
35° – Rechts

Profilverschiebungsfaktor x
0

max. Moment
42.6 Nm

Flankenspiel
0,08-0,14 mm

Qualität
JIS B 1704 grade 2

Verzahnung
Gleason

Artikelnummer (SKU)
SMSG3.5-20RJ30

passende Gegenräder
SMSG3.5-20L*

Übersetzung
1:1

Achsenwinkel
90°

Material
S45C

Wärmebehandlung
Induktionsgehärtet

Härte Verzahnung

Herstellung Verzahnung

Abmessungen LxBxH
7,5×7,5×3,3 cm

Gewicht
0,82 kg

RoHS-konform

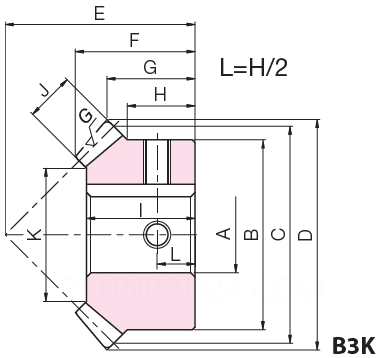

SMSG B3K.png

Downloads

Hersteller­informationen

Hersteller/EU Verantwortliche Person

Hersteller
Unternehmensname
Kohara Gear Industry Co., Ltd.
AdreKRe
13-17 Nakacho, Kawaguchi, Saitama, 332-0022, JP
E-Mail
info@khkgears.net
Telefon
0081(0)482541744

EU Verantwortliche Person
Unternehmensname
Hahn Feinwerktechnik GmbH
AdreKRe
Oberes Dorf 1, Selbitz, Bayern, 95152, DE
E-Mail
service@hahn-feinwerktechnik.de
Telefon
0049(0)9280-7390088

Produktsicherheit

Informationen zur Produktsicherheit und BarrierefreiheitInformationen zur Produktsicherheit und Barrierefreiheit

– Achtung: Nicht für Kinder unter 3 Jahren geeignet.
– Achtung: Bitte außerhalb der Reichweite von Kindern aufbewahren.
– Achtung: Halten Sie Hände und Körperteile von beweglichen Teilen fern.
