Gleason Kegelrad aus Stahl S45C Modul 1,5 gefräst

23,55

*zzgl. MwSt. & zzgl. Versandkosten

Lieferzeit: 14 Werktage

SKU: SAM1.5-20060

Menge Rabatt
6 - 10 3%
11 - 20 5%

Produktbeschreibung

Modul
1,5

Zähnezahl
20

Montageabstand E
40 mm

Gesamtlänge F
22,3 mm

Verzahnungsbreite J
40 mm

Bohrung A
Ø 8 mm

Teilkreisdurchmesser C
Ø 30 mm

Kopfkreisdurchmesser D
Ø 32,59 mm

Nabendurchmesser B
Ø 25 mm

Durchmesser K
Ø 18,18 mm

Paßfedernut
– mm

Abstand L
– mm

Gewinde

Eingriffswinkel α
20°

Schrägungswinkel β
0° – gerade

Profilverschiebungsfaktor x
0

max. Moment
3.54 Nm

Flankenspiel
0,05-0,15 mm

Qualität
JIS B 1704 grade 3

Verzahnung
Gleason

Artikelnummer (SKU)
SAM1.5-20060

passende Gegenräder
SAM1.5-20060

Übersetzung
1:1

Achsenwinkel
60°

Material
S45C

Wärmebehandlung

Härte Verzahnung
55-60 HRC

Herstellung Verzahnung
geschliffen

Abmessungen LxBxH
3,3×3,3×1,5 cm

Gewicht
0,15 kg

RoHS-konform
ja

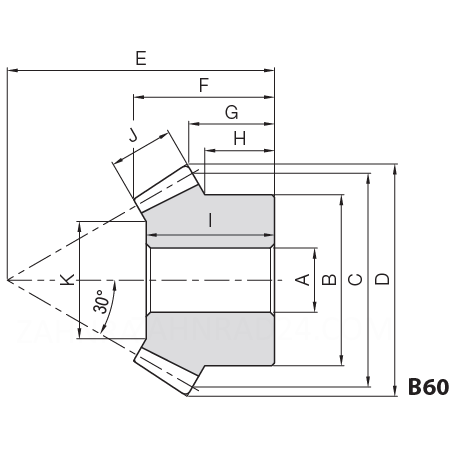

SAM B60.png

Downloads

Hersteller­informationen

Hersteller/EU Verantwortliche Person

Hersteller
Unternehmensname
Kohara Gear Industry Co., Ltd.
AdreKRe
13-17 Nakacho, Kawaguchi, Saitama, 332-0022, JP
E-Mail
info@khkgears.net
Telefon
0081(0)482541744

EU Verantwortliche Person
Unternehmensname
Hahn Feinwerktechnik GmbH
AdreKRe
Oberes Dorf 1, Selbitz, Bayern, 95152, DE
E-Mail
service@hahn-feinwerktechnik.de
Telefon
0049(0)9280-7390088

Produktsicherheit

Informationen zur Produktsicherheit und BarrierefreiheitInformationen zur Produktsicherheit und Barrierefreiheit

– Achtung: Nicht für Kinder unter 3 Jahren geeignet.
– Achtung: Bitte außerhalb der Reichweite von Kindern aufbewahren.
– Achtung: Halten Sie Hände und Körperteile von beweglichen Teilen fern.
