Gleason Kegelrad aus Stahl S45C Modul 1 geschliffen

141,24 €

*inkl. MwSt. & zzgl. Versandkosten

Lieferzeit: 3 Werktage

SKU: SMSG1-25LJ6

Menge Rabatt
6 - 10 3%
11 - 20 5%

Produktbeschreibung

Modul
1

Zähnezahl
25

Montageabstand E
23 mm

Gesamtlänge F
15,08 mm

Verzahnungsbreite J
23 mm

Bohrung A
Ø 6 mm

Teilkreisdurchmesser C
Ø 25 mm

Kopfkreisdurchmesser D
Ø 26,22 mm

Nabendurchmesser B
Ø 20 mm

Durchmesser K
Ø 15,03 mm

Paßfedernut
– mm

Abstand L
– mm

Gewinde
M4

Eingriffswinkel α
20°

Schrägungswinkel β
35° – Links

Profilverschiebungsfaktor x
0

max. Moment
1.88 Nm

Flankenspiel
0,02-0,08 mm

Qualität
JIS B 1704 grade 2

Verzahnung
Gleason

Artikelnummer (SKU)
SMSG1-25LJ6

passende Gegenräder
SMSG1-25R*

Übersetzung
1:1

Achsenwinkel
90°

Material
S45C

Wärmebehandlung
Induktionsgehärtet

Härte Verzahnung

Herstellung Verzahnung

Abmessungen LxBxH
2,7×2,7×1,2 cm

Gewicht
0,035 kg

RoHS-konform

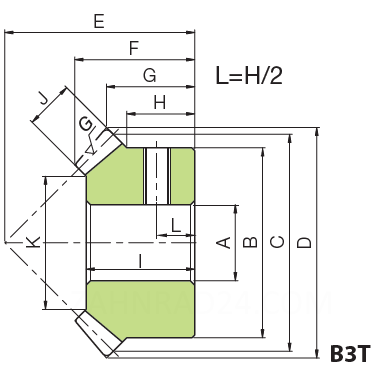

SMSG B3T.png

Downloads

Hersteller­informationen

Hersteller/EU Verantwortliche Person

Hersteller
Unternehmensname
Kohara Gear Industry Co., Ltd.
AdreKRe
13-17 Nakacho, Kawaguchi, Saitama, 332-0022, JP
E-Mail
info@khkgears.net
Telefon
0081(0)482541744

EU Verantwortliche Person
Unternehmensname
Hahn Feinwerktechnik GmbH
AdreKRe
Oberes Dorf 1, Selbitz, Bayern, 95152, DE
E-Mail
service@hahn-feinwerktechnik.de
Telefon
0049(0)9280-7390088

Produktsicherheit

Informationen zur Produktsicherheit und BarrierefreiheitInformationen zur Produktsicherheit und Barrierefreiheit

– Achtung: Nicht für Kinder unter 3 Jahren geeignet.
– Achtung: Bitte außerhalb der Reichweite von Kindern aufbewahren.
– Achtung: Halten Sie Hände und Körperteile von beweglichen Teilen fern.
