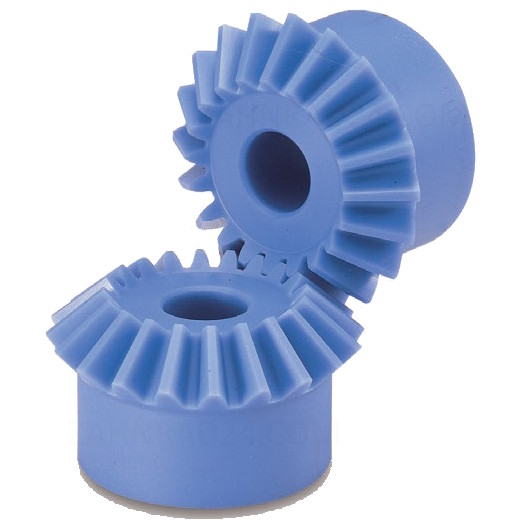

Gleason Kegelrad aus Kunststoff MC901 (Nylon) Modul 2,5 gefräst

47,23

*zzgl. MwSt. & zzgl. Versandkosten

Lieferzeit: 12 Werktage

SKU: PM2.5-25

Menge Rabatt
6 - 10 3%
11 - 20 5%

Produktbeschreibung

Modul
2,5

Zähnezahl
25

Montageabstand E
50 mm

Gesamtlänge F
30,41 mm

Verzahnungsbreite J
50 mm

Bohrung A
Ø 14 mm

Teilkreisdurchmesser C
Ø 62,5 mm

Kopfkreisdurchmesser D
Ø 66,04 mm

Nabendurchmesser B
Ø 50 mm

Durchmesser K
Ø 34,57 mm

Paßfedernut
– mm

Abstand L
– mm

Gewinde

Eingriffswinkel α
20°

Schrägungswinkel β
0° – gerade

Profilverschiebungsfaktor x
0

max. Moment
5.55 Nm

Flankenspiel
0-0,27 mm

Qualität
JIS B 1704 grade 4

Verzahnung
Gleason

Artikelnummer (SKU)
PM2.5-25

passende Gegenräder
PM2.5-25

Übersetzung
1:1

Achsenwinkel
90°

Material
MC901 (Nylon)

Wärmebehandlung

Härte Verzahnung
<194 HB

Herstellung Verzahnung
gefräst

Abmessungen LxBxH
6,7×6,7×2,1 cm

Gewicht
0,27 kg

RoHS-konform
ja

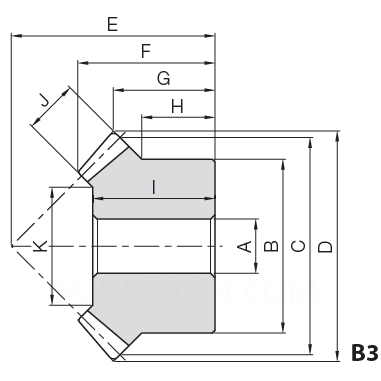

PM B3.png
