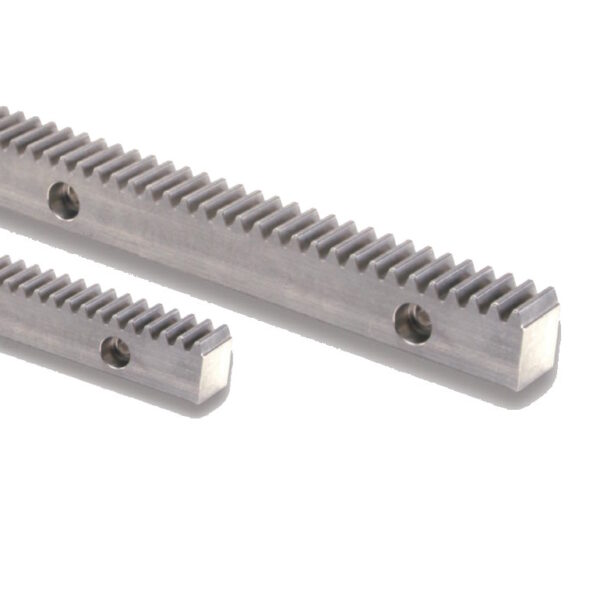

Edelstahl Zahnstange SURFD Modul 1,5

437,58

*zzgl. MwSt. & zzgl. Versandkosten

SKU: SURFD1.5-1000

Menge Rabatt
6 - 10 3%
11 - 20 5%

Produktbeschreibung

Artikelnummer (SKU)
SURFD1.5-1000

Qualität
KHK R 001 grade 5

Verzahnung nach
DIN 867

Eingriffswinkel α

Schrägungswinkel β

Profilverschiebungsfaktor x

Material
Edelstahl (SUS304 (1.4301))

Wärmebehandlung
Lösungsglühen

Härte Verzahnung
< 187 HB

Oberfläche Verzahnung
gefräst

Effektive Zähnezahl
212

Modul
1,5

Gesamtlänge (A)
999,03mm

Breite (B)
15mm

Höhe (C)
20mm

Höhe Teilungslinie (D)
18,5

Abstand (E)
18

Abstand (F)
M5

Abstand (G)

Anzahl Bohrungen
18

Abstand (H)

Abstand (I)

Abstand (J)

Teilung
4,71mm

Zahnfußfestigkeit
1030N

Oberflächenverschleiß
237N

Flankenspiel
0,04~0,23mm

Gewicht
0,44kg

RoHS-konform
ja


Hersteller­informationen

Hersteller/EU Verantwortliche Person

Hersteller
Unternehmensname
Hahn Feinwerktechnik GmbH
Adresse
Oberes Dorf 1, Selbitz, Bayern, 95152, DE
E-Mail
service@hahn-feinwerktechnik.de
Telefon
00499280-7390088

EU Verantwortliche Person
Unternehmensname
Hahn Feinwerktechnik GmbH
Adresse
Oberes Dorf 1, Selbitz, Bayern, 95152, DE
E-Mail
service@hahn-feinwerktechnik.de
Telefon
0049(0)9280-7390101

Produktsicherheit

Informationen zur Produktsicherheit und BarrierefreiheitInformationen zur Produktsicherheit und Barrierefreiheit

– Achtung: Nicht für Kinder unter 3 Jahren geeignet.
– Achtung: Bitte außerhalb der Reichweite von Kindern aufbewahren.
– Achtung: Halten Sie Hände und Körperteile von beweglichen Teilen fern.
